  • RTO除了典型的两室、三室、多室,还有其他的类型,你了解吗?

    发布时间:2019-08-24 14:57:00 点击:

    RTO(Regenerative Thermal Oxidizer,简称RTO),蓄热式氧化炉。其原理是在高温下将废气中的有机物(VOCs)氧化成对应的二氧化碳和水,从而净化废气,并回收废气分解时所释放出来的热量,与传统的催化燃烧、直燃式热氧化炉(TO)相比,具有热效率高(≥95%)、运行成本低、能处理大风量中低浓度废气等特点,浓度稍高时,还可进行二次余热回收,大大降低生产运营成本。



    大家对于RTO分类可能普遍的认知就是典型的两室、三室、多室,但是在实际的应用中还有其他各种类型


    按一个装置具有蓄热体床层的数量可分为单床和多床(或单台式和多台式)多床蓄热式热力氧化器就是上面所讲的典型的两室、三室、多室的RTO装置。


    而这里所说的单床

    是指蓄热体装在一个设备内,只用一台设备来完成有机废气的净化操作。这种单床实际上是把一个空间内的蓄热体床层分隔为上、下或左、右两部分,也是通过切换气体的流向来实现对蓄热体的加热和冷却。


    相对多床式而言


    这种单床结构的设备比较紧凑,因而占地面积小。单床蓄热式热力氧化器除用燃烧器加热外,也有用电加热元件,基于所需要的电功率,一般这种装置主要用于处理小到中等的废气流量。一般的单床不可能在一个循环后实现冲洗操作,除非设置缓冲器,或者将旋转蓄热式热力氧化器中的一部分留作冲洗用。最初这种单床蓄热式热力氧化器主要用于处理有机物沉积所产生的甲烷气及脱臭,装置较小,可做成移动式;但目前也有大型单床蓄热式热力燃烧净化装置,并采用模块设计,以满足各种规模的需要,例如处理煤矿矿井通风甲烷气,用来供热或发电。



    按蓄热体静止或运动状态可分为固定式和旋转式典型的RTO装置,其蓄热体是固定不动的;但单床蓄热式热力氧化器,其蓄热体可旋转,也可保持固定。


    这里分两种情况:


    一种是固定气体流动方向而使蓄热体本身旋转


    即采用较轻的金属材料作为蓄热体,或者陶瓷蓄热体容积较小可做成圆盘状来旋转,这种装置中的蓄热体同样也是周期性地被加热和冷却;


    另一种是因为陶瓷蓄热体的容积大而笨重


    根本不适合旋转,此时只能采用特殊结构的旋转式气体分配罩(气体分配器)来改变气体的流向。后者的原理也可用于典型的两室、三室、多室的蓄热式热力氧化器上,即用旋转式气体分配器代替切换阀。旋转蓄热式热力氧化器都是单台,其外形大多做成圆筒状。


    按燃烧室与蓄热室的相对位置可净化气分顶部燃烧室和中央燃烧室目前大多数蓄热式热力氧化器,无论是典型的RTO还是旋转式RTO,燃烧器都位于蓄热室燃料的顶部;但对于单床式的热力氧化器,其燃烧器可设在蓄热体的中央。


    移动床热力氧化器


    如同化工过程中常用移动床吸附器一样,这是一种能使蓄热体(例如: 陶瓷颗粒填料或瓷球)与废气呈逆流流动的装置。


    RTO,RTO焚烧炉,蓄热式焚烧炉

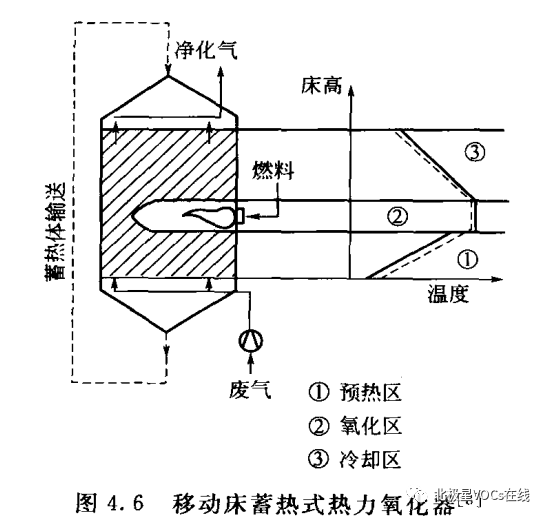

    如图4.6所示,有机废气从床层底部进入,并向上通过蓄热室,而蓄热体则自上向下移动;排出的蓄热体又重新输送到氧化器的顶部,呈循环流动。燃烧器位于氧化器的中部。有机废气通过移动床时,同样也经过预热、氧化、冷却三个阶段后从顶部排出。图的右边表示气体(实线)和蓄热体(虚线)温度沿床层高度的变化。这种装置的问题是:增加了蓄热体的输送机构,蓄热体的磨损,以及蓄热体输送过程的热损失;但其优点是:随时可更换部分已损坏或结块的蓄热体,这对目前解决处理含硅氧烷废气引起SiO2烧结、堵塞问题可能是一个有效的途径。目前这种装置在有机废气的净化中应用极少。


    未来将陆续为大家具体介绍单床蓄热式热力氧化器、旋转蓄热式热力氧化器、径向流动的蓄热式热力氧化器的相关知识。
