  • 防爆型光解除臭设备

    发布时间:2015-03-18 09:35:00 点击:

    防爆型光解除臭设备

    本产品严格按照国家防爆要求制造,爆炸危险环境的电气线路的敷设方式和敷设路径,现行国家标准《爆炸和火灾危险环境电力装置设计规范》中有明确的规定,产品应按设计规定进行。但鉴于工程的具体情况,对那些既可由设计规定,亦可根据施工现场的具体条件决定的问题,可采取设计图纸有规定时按设计施工,若设计无明确规定时,可按本条规定执行的方法。本条的规定是根据现行国家标准《爆炸和火灾危险环境电力装置设计规范》有关条文的规定而作出的。产品包括紫外线灯防爆装置、镇流器防爆装置、电器控制防爆装置三部分,

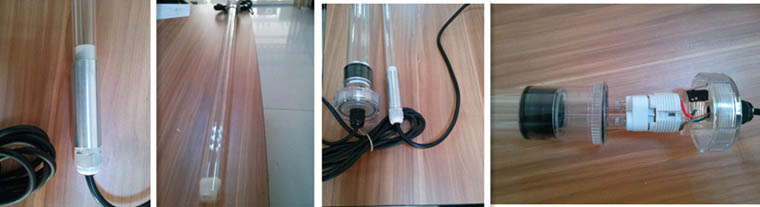

    一:紫外线灯防爆装置

    防爆型光解除臭设备

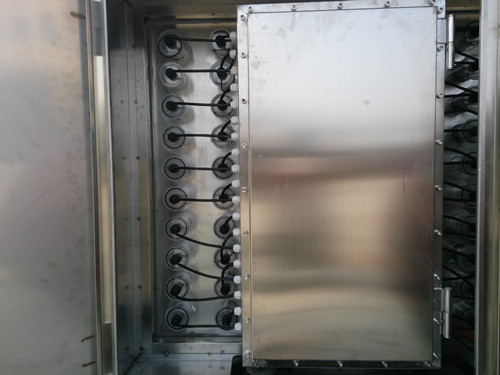

    二:镇流器防爆装置

    防爆型光解除臭设备

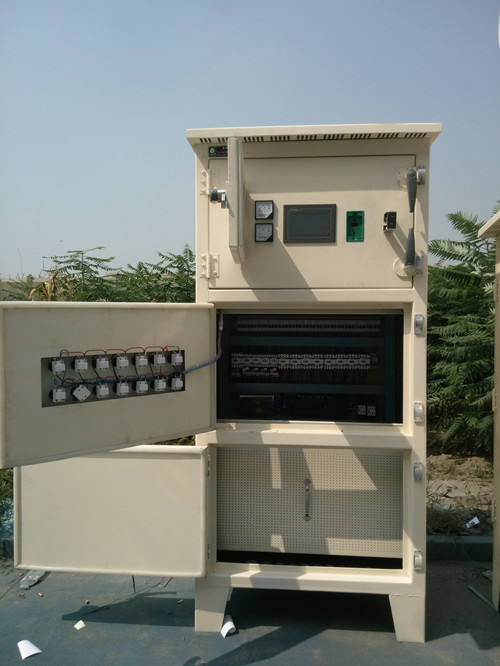

    三:电器控制防爆系统

    防爆型光解除臭设备


    四:防爆型光解除臭设备企业标准

    Q/DFSD001-2014

    防爆紫外线

    范围

    本标准规定了防爆紫外线灯的型号编制、技术要求、试验方法、检验规则及标志、包装、运输、贮存和使用说明书。 本标准适用于防爆紫外线灯。 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标准。

    GB/T191-2000    《包装储运图示标志》

    GB3836.1-2010 《爆炸性环境  1部分:设备 通用要求》

    GB3836.2-2010  《爆炸性境  2部分:由隔爆外壳"d" 保护的备》      GB3836.3-2010  《爆炸性境  3部分:由增安型"e 保护的设备》 GB9969.1-1998   《工业产品使用说明 总则》 GB4208-2008     《外壳防护等级》(IP代码) GB7000.1-2002       紫外线灯测试方法》

    3  产品技术参数

    产品的主要技术参数:

    技术参数

    UVC185nm15%

    光源寿命(h) 8000光衰小于初始值的30%

    防爆等级 ExdeIICT5 Gb

    外壳最高温度(60

    透镜透光率 97%

    额定输入电源(VAC) 220  适用范围210-230

    额定频率(Hz 50 适用范围:4763

    重量(Kg

    环境温度(℃)-3080

    环境湿度(℃)0150%



    技术要求

    5.1试验项目 5.1.1外观与结构

    5.1.1.1防爆紫外线灯的外观应无明显的瑕癖、划痕和霉斑;接头螺纹应无毛刺、锈蚀和损伤;连接处应牢固

    5.1.1.2防爆紫外线灯零部件应完好无损,紧固件不得有松动和损伤现象,可动部分应灵活可靠。

    5.1.1.3防爆紫外线灯的铭牌应完整、清晰,并具有以下信息:产品名称、型号规格、输出形式,输入电压,功率,静态电流等主要技术指标;制造厂的名称或商标、出厂编号、 出厂日期;防爆产品还应有相应的防爆标志及证号。

    5.1.1.4防爆紫外线灯的防爆石英玻璃螺旋密封端结合采用防腐防老化耐高温材料密封连接使用中其他气体不能进入两层玻璃之间



    Q/DFSD001-2014

    本产品为隔爆型故应符合GB3836.1-2010GB3836.2-2010GB3836.3-2010标准对 Exde11CT5 Gb的相关要求。

    5.1.4发光效率

    紫外线灯有效波长185nm18 %

    便用寿命:8000h小时,光衰小于初始值的30% 色温Tc:30005000K

    1)整体光衰:

    1000h光衰不超过10%(光输出维持率达90%以上) 5000h光衰不超过20%(光输出维持率达80%以上) 使用寿命:≥8000小时(不含驱动电源)。

    2)灯具效率:≥70%(灯具输出光通量不小于封装器件输出光通量的70%)。

    3紫外线灯外围防爆管采用高透光率高硼硅玻璃,能承受1Nm外力的冲击。紫外线灯防爆管上部衬以螺旋密封连接件,防止灰尘、污染气和水进入。

    5.1.5灯具结构性能

    1)连接件高强透明塑料模具成型加工,底部采用四氟材料支撑,保证内部紫外线灯的散热,紫外线灯充低气压惰性气体(<500Pa)散热性能良好包含石英玻璃防爆套管和紫外线灯外壁为常压,保证紫外线灯散热的需要;紫外线灯发出的热量能迅速传递到石英表面上;另外,结合使用环境强空气对流原理,使导出的热量能迅速散发,提高散热效率。表面能承受机械压力和盐雾、腐蚀性气体及清洗剂的腐蚀,紫外线灯进线和污染物隔离,独立防爆处理; 2紫外线灯结构坚固,能经受清洗、搬动、运输等不变形 3紫外线灯陶瓷端进线设有导线出(入)密封装置,密封等级达到IP67

    紫外线防爆灯在规定 - 30---+80   工作环境温度下,
