RTO设备关于露点(低温)腐蚀常见问题

发布时间：2019-12-18 12:28:00 点击：

1、什么是烟气露点？烟气露点高低与哪些因素有关？

RTO焚烧炉、RTO专业生产厂家无锡泽川环境2019年12月18日讯 燃料中的硫燃烧后，生成SO2及少量的SO3，另外，在高温或有原子氧的情况下，SO2也可氧化一部分SO3，即SO2 [O]→SO3。SO3与烟气中的水蒸气形成酸雾（硫酸蒸汽），酸雾凝结时的温度，称为烟气露点tid。烟气露点远高于烟气中水蒸汽的露点，其数值可用仪器测出。燃料的含硫量高，烟气中水蒸汽分压力高，使用的过量空气系数大，都将使烟气露点升高。烟气中飞灰多时，由于灰粒的活性作用能吸收一部分SO3，故能使烟气的露点有所降低。

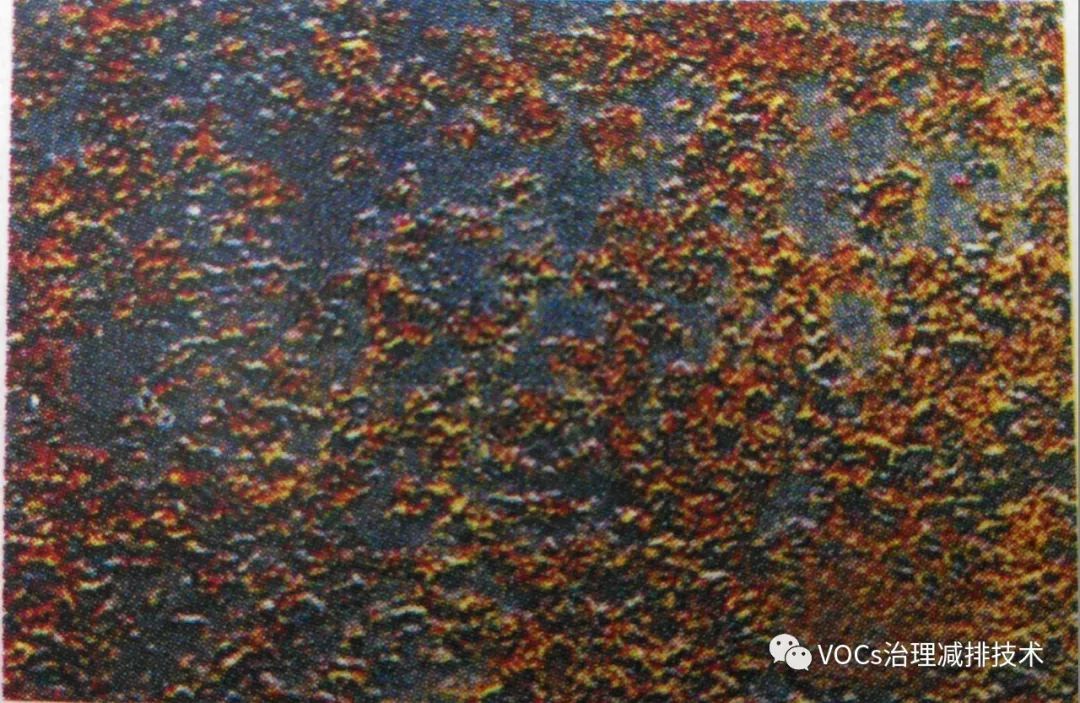

2、什么是露点腐蚀，低温腐蚀？

燃料在燃烧时，其中的氢（H）和氧（O）化合生成水蒸气（H2O)，而燃烧器大部分又采用蒸汽雾化，因而使炉子中的烟气带有大量的水蒸气。另外，燃料中的硫（S）在燃烧后生成二氧化硫（SO2），其中少量的SO2进一步又氧化成三氧化硫（SO3），三氧化硫与烟气中的水蒸气结合生成硫酸（H2SO4）。含有硫酸蒸汽的烟气露点大为升高，当受热面的壁温低于露点时，含有硫酸的蒸汽就会在受热面上凝结成含有硫酸的液体，对受热面产生严重腐蚀。因为它是在温度较低的受热面上发生的腐蚀，故称为低温腐蚀。由于只有在受热面上结露后才发生这种腐蚀，所以又称露点腐蚀。

3、腐蚀速率和低温腐蚀规律

    影响金属腐蚀速度主要有凝结的酸量、酸露的浓度和金属壁温三个因素。当壁温较高，稍低于露点时，壁面凝结的酸量很少，腐蚀速度很慢。随着壁温降低，凝结酸量增加，腐蚀速度显著增加。通常最大腐蚀点的壁温比露点约低20～45℃。当壁温进一步降低时，凝结的酸量已足够，此时腐蚀速度与酸浓度几乎无关，而仅仅取决于壁温。随着壁温的降低，酸露中酸浓度也随之降低。虽然酸露中酸浓度的降低使腐蚀速度增加，但壁温对腐蚀速度的影响大于酸浓度对腐蚀速度的影响，因此腐蚀速度下降。下降至一定程度后，由于浓度的影响超过了壁温的影响，随着壁温的降低，腐蚀速度又加快。

4、影响低温腐蚀的因素

上面的分析可看出，低温腐蚀的根本原因是烟气中含有SO3。据低温露点腐蚀机理，影响SO3生成的因素主要有：燃料中的硫含量、过剩空气系数、金属管壁温度、燃烧工况及水蒸气含量等。

（1）、燃料中的硫含量

油中含硫越多，生成的SO3也越多，露点就越高，当油的硫含量为1%时，SO3浓度已超过腐蚀危险浓度的下限，与此相应，露点则提高到130℃左右。当硫含量为0.2%～0.5%时，露点温度接近水蒸气的凝结温度，增大了换热器表面积灰及硫酸生成的概率。

2）、尾气中的氧含量

过剩氧的存在是使SO2氧化成SO3的基本条件。空气过剩系数越大，过剩氧越多，SO3也越多。随着空气过剩系数的降低，烟气中的SO3浓度显著减少，接近或小于腐蚀危险浓度，同时露点也随之降低。当空气过剩系数小于1.1(含氧量小于2%)时，露点急剧下降。

（3）、换热器金属壁温

   换热器金属壁温逐步降低会使水蒸气大量凝结，加快腐蚀。

（4)、燃烧工况

燃烧越剧烈，火焰中心温度越高，则火焰中原子氧的浓度就越大，所形成的SO3也越多。同时，SO3浓度还和火焰末端的温度有关。火焰末端的温度越低，烟气中SO3的浓度就越高。如果火焰中心温度较高，而火焰温度也很高，即使在火焰中心形成了较多的SO3，其中很大一部分在炉膛内又将分解掉，不至于对低温露点腐蚀造成很大影响。所以，从防止低温露点腐蚀角度来看，是不希望火焰中心温度过高的，特别是不希望火焰拖得很长，延伸到炉膛出口，以致火焰末端的温度很低。这时，在火焰中心形成的SO3将较多的保存下来，使低温腐蚀加剧。

（5）、其他因素

尾气中水蒸气含量也对SO3及硫酸的生成具有很大的影响。水蒸气的分压力越大，表示烟气中的水蒸气量越多。在同样温度和SO3含量的条件下，水蒸气压力越大，所形成的硫酸蒸气越多。
