  • 罐区VOCs气相联通管路系统(蒸汽平衡系统)控制方案

    发布时间:2020-02-13 20:07:00 点击:

    RTO焚烧炉RTO专业生产厂家无锡泽川环境2020年2月13日讯 装卸车VOCs/油气/溶剂逸散气与储罐的大呼吸气通过压力控制可以实现蒸汽平衡,这样,在物料装卸车时,就实现了VOCs/溶剂的装车逸散零排放闭环,这也是GB37822VOCs无组织排放标准里的“蒸汽平衡系统”。捞干的,如何实现?

    RTO,RTO焚烧炉,蓄热式焚烧炉

    1.罐组收集总管

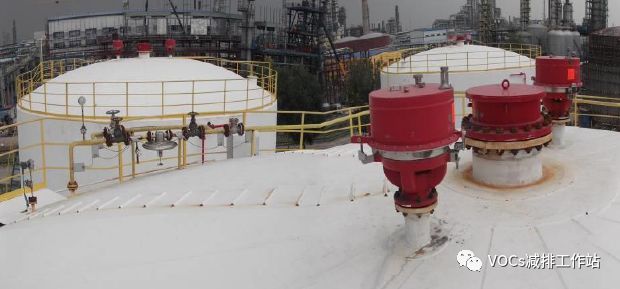

    储罐油气排放至罐组收集总管的控制方案可采用切断阀控制方 案或单呼阀方案。为减少氮气耗量,应合理设置氮封阀的定压。单呼阀、呼吸阀的定压值尽可能高,便于油气的回收处理,减少油气排放至大气。

    RTO,RTO焚烧炉,蓄热式焚烧炉

    (1)切断阀控制方案

    储存同类油品储罐的气相通过连通管道并入罐组收集总管,通过罐组收集总管送入厂区收集总管。

    RTO,RTO焚烧炉,蓄热式焚烧炉

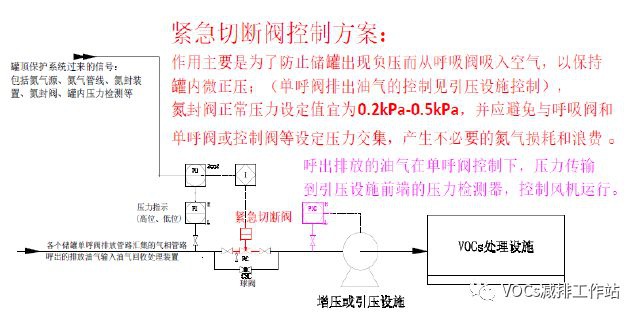

    在罐组收集总管靠近油气回收装置的位置设置切断阀,其开启由收集总管上的压力变送器进行 2oo2 (必须两个同时触发才会动作)联锁控制,当罐组收集总管上的压力达到设定高限压力值时打开切断阀将油气送至油气回收装置进行回收;其关闭由收集总管上的压力变送器进行1oo2 (只要两个中一个触发信号即动作)联锁控制,当罐组收集总管上的压力达到设定低限压力值时关闭切断阀。

    RTO,RTO焚烧炉,蓄热式焚烧炉

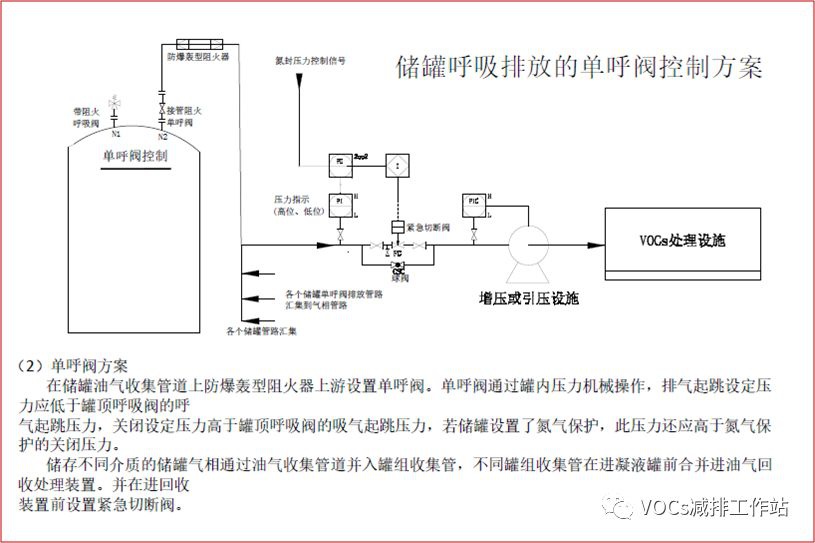

    (2)单呼阀方案

    在储罐油气收集管道上防爆轰型阻火器上游设置单呼阀。单呼阀通过罐内压力机械操作,排气起跳设定压力应低于罐顶呼吸阀的呼气起跳压力,关闭设定压力高于罐顶呼吸阀的吸气起跳压力,若储罐设置了氮气保护,此压力还应高于氮气保护的关闭压力。储存不同介质的储罐气相通过油气收集管道并入罐组收集管,不同罐组收集管在进凝液罐前合并进油气回收处理装置。并在进回收 装置前设置紧急切断阀。

    RTO,RTO焚烧炉,蓄热式焚烧炉

    (3)高硫高温罐组收集总管排放气中含有较高浓度硫化物的罐组收集总管除满足以上两种方式外,管道和设备附件应选用抗硫腐蚀的材质。对于需治理的含高温废气的储罐 VOCs 宜单独收集,以便后续处理。


    2.厂区收集总管

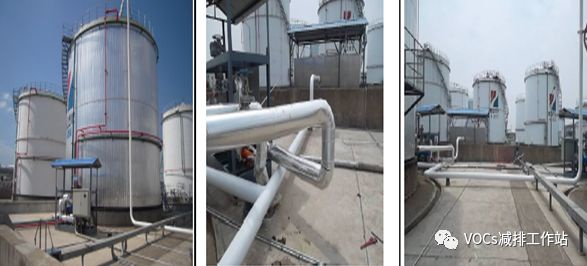

    对于多个罐组共用一套废气回收处理装置的工程,需建设收集 总管,对多个罐组的 VOCs 进行集中收集后送入处理设施。

    RTO,RTO焚烧炉,蓄热式焚烧炉

    同时,应对 VOCs 收集管道系统进行压力平衡计算,保证总管中 的 VOCs 能够稳定安全地输送至处理设施。应按照相关标准与规定, 做好废气收集系统的防雷防静电设计与管理。
