  • 紫外光冷燃烧除臭设备、臭气处理设备安装选型及技术要求

    发布时间:2015-08-03 09:29:00 点击:

    一、紫外光冷燃烧除臭设备臭气处理设备的安装选型及要求
    1.除臭设备选型
    1)根据臭气集气罩总投影面积(S)选型:处理风量=S(㎡)×2000=恶臭气体的净化处理风量。
    2)根据原风机配套选型:所选紫外光冷燃烧除臭设备备型号与原配套的风机风量相搭配。
    3)根据匹配风机选型

    ①计算系统管网压损:系统管网压损包括局部压损和沿程压损
       局部压损: 各变径管、弯头、进出风口产生的压力损失
       沿程压损: 各直管段的压力损失
    ②风机的全压=(管网压损+设备压损)×(100+20)%
       根据风机全压选取风机的型号规格
       风机额定风量=紫外光冷燃烧除臭设备总处理风量×1.2%
       以上选型方式以最大风量计算为准,当处理风量大于10000m3/h时,应增加臭气处理设备或增大20%。

    2.紫外光冷燃烧除臭设备的安装要求
    1)安装前首先检查除臭设备各部件是否齐全,各对主要部件应检查是否出现因运输而造成的的变形或损坏,否则应予以修复后方可安装。
    2)检查除臭设备内部是否有掉入或遗漏的工具和杂物,否则应予以消除。
    3)检查臭气处理设备内部结构单元是否有因搬运过程出现的移位,否则应予调整。
    4)安装进风口管道时通风管道的重量不应加在除臭设备上面。
    5)因设备内部高能紫外灯管是易碎物品,设备在搬运安装过程中,应轻拿轻放,防止碰撞。
    6)设备安装时,设备正面须保留1.2m维护空间,设备上面不允许堆放杂物,对吊装的设备,在设备正面需设维修平台。
    7)配接单相220VAC50-60HZ的主电源,注意一定要另配接好接地线。
    8)检测安全开关是否正常。
    9)检测指示灯各项功能是否正常。
    10)非专业电工维护人员请不要随意打开检查门,设备内部不允许用水冲洗.
    3.紫外光冷燃烧除臭设备技术要求
    1)除臭设备入风管与排风管接口变径必须大于设备出入法兰口径。
    2)集气罩离除臭设备进风口距离应大于2m。
    3) 恶臭气体经臭气处理设备后,因裂解恶臭气体分子需5-6秒,所以排风管长度应计算气体在管道内停留3-6秒的长度(计算公式:时间(3~6)×风速(总风量÷[风管面积×3600])。
    4)臭气处理设备的出风口风管越长,除臭除异味效果越佳。

     4、紫外光冷燃烧除臭设备的安装示图

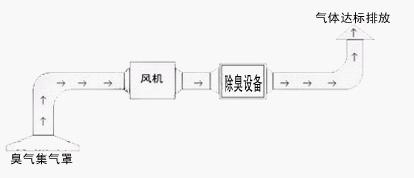

               紫外光冷燃烧除臭设备臭气处理设备安装图示 (一)

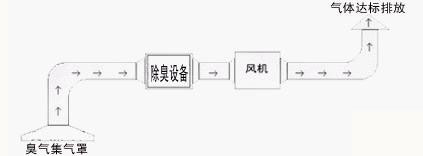

      紫外光冷燃烧除臭设备臭气处理设备安装图示 (二)
    备注:1.平地安装时除臭设备可与净化器调换位置。
               2.集气罩离除臭设备进风口距离应大于2m。
